广州市加力电子科技有限公司

重合闸产品使用说明书

产品功能：

        1.短路保护：自动重合闸漏电保护器在电流大于额定电流的3倍时，自动重合闸漏电保护器在0.1

        秒内断开***设备的安全性。

2．漏电保护：线路发生15～30mA的漏电时，自动重合闸漏电保护器在0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）

3．过流/载保护：电流大于额定电流1.15倍时，自动重合闸漏电保护器将在3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电保护器即断开实施保护。

4．过压保护：供电电压高于280V±5V时，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电保护器自动合闸通电。

5．欠压保护：供电电压低于150V±5V时，自动重合闸漏电保护器断开。电压回升正常后自动重合闸漏电保护器自动合闸，通电运行状态正常。

6．合闸前检测：自动重合闸漏电保护器在合闸前对线路电压进行检测，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。

7．自动重合闸特性：（可调试）线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护器立即断开；故障过后，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为***次

8．1、手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸保护器工作状态正常。

        8．2、手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动

       开关电源，两路同时输出。

     安装使用说明：

（1）将保护器安装于机箱内，室外安装应做防雨淋、防晒。

（2）将保护器接在断路器下方，市电零火线(L　N)对应接入保护器输入端，负载接输

     出端。

       （4）按保护器面板标识接入单相220V电源，注意输入与输出不能接反，输出需接地。

（5）保护器通电后3秒后，红色指示灯亮，保护器无输出，表明线路有相应故障，此

         时应检查相应线路。

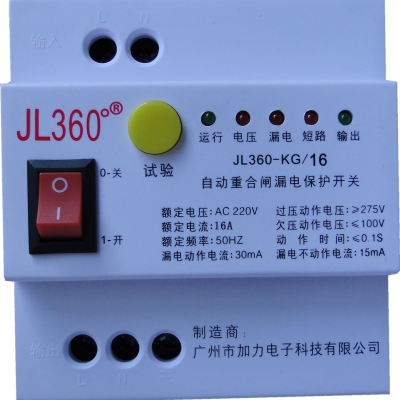

系列自动重合闸漏电保护器：
