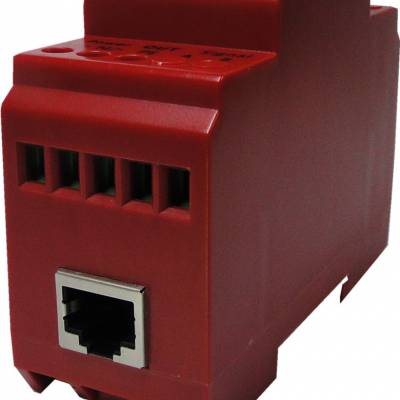

网络信号防雷器 JL360-RJ45/8

技术参数：

产品设计、应用依据标准：

u 《底压配电系统的电涌保护器（SPD）性能要求和试验方法》

u IEC 61643-1《接至低压配电系统的浪涌保护器》

u GB/T 18802.21-2004 《低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法》

u 《建筑物防雷设计规范》GB 50057-94(2000年版)

u 《建筑物电子信息系统防雷技术规范》GB 50343-2004

u 采用德国***的浪涌保护设计方案，按国家严格生产管理标准生产

应用范围：

JL360-RJ45网络信号防雷器，主要用于保护敏感且易受过电压损坏的以太网络设备、网络交换机、网络服务器、路由器、电脑网卡、网络监控设备等网络 终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏。

产品特点、性能说明：

网络信号防雷器。本产品外壳采用铝合金拉丝养化处理，防雷器全屏蔽封装，具有体积小，安装方便。

网络信号防雷：网络信号信号防雷由台湾CCD（康可）瞬态抑制二极管及大通流容量气体放电管等元件组成。防雷器内部有多级防雷保护功能，具有通过雷电容量大、动作时间超快、插入损耗小、箝位准确、输出残压低等优点。防雷器串联连接在线路中，产品采用多级防雷抗过压保护设计，有效抑制线路中感应到的高电压、大电流。

接线注意事项：

防雷串联接入线路中，“IN、线路”端连接外引线路，“OUT、设备”端连接受保护设备，不可接反。

为使防雷效果达到设定的通过雷电容量，防雷器PE端子应与地线有良好的接触，接地电阻应符合防雷规范要求，并且接地线尽量做到粗、短、直。

防雷器在不接地情况下使用仍有部分防雷保护功能，能限制线路与线路之间的电压，但通过雷电的容量不能达到设定值！

防雷器不防水，室外安装时需安装在雨雪淋不到的地方，应保持产品外观干净，无导电灰尘或是强酸碱气体腐蚀引起接线端子短路或是接触不好。
