| 产品特性：机房防雷箱 | 是否进口：否 | 产地：广州 |
| 加工定制：否 | 品牌：JL360 | 型号：JL360-CD250/40 |
| 保护等级：二级 | 防爆功能： 无 | 最大操作电压：220V |
| 最大放电电流：40KA | 标称放电电流：20KA | 尺寸：300*230*90 |
| 接线方式：端子压接 | 外壳材质：金属 | 温度范围：-40--+80 |
| 响应时间：1S |

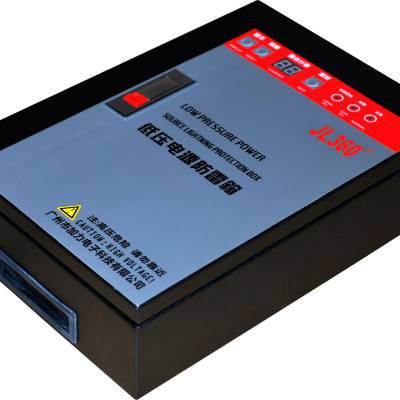

电 源 防 雷 箱
应用范围：
电源防雷箱适用安装在配电系统电源线路从LPZ0进入LPZ1区或从LPZ1进入LPZ2区，作为电源线路中的***级或***级防雷抗电涌保护。如监控机房、网络通讯机房、消防主机机房、微波发射站、住宅小区、工厂、企事业单位等用电设备的电源系统防雷抗电涌保护。
性能特点：
电源防雷箱系列产品符合国家GB18802.1-2002、IEC61643-1:1998、YD/T1235.2-2002产品设计及测试标准。采用线路分流技术，与电源线路凯文连接或并联连接设计，具有通流容量大，输出残压低等特点。防雷箱内置过热过流脱扣保护装置，可不需外置熔断器，过热过流脱扣装置能确保防雷器意外发生故障时能自动与电网脱离，从而不会发生自燃及电力线路短路现象。防雷箱面板设有防雷元件劣化指示、保护功能指示、缺相指示、相线，零线错误接线指示、遥远信号报警功能、雷击计数显示。
型号说明：
名称 | 型号 | 说明 |
三相电源防雷箱 （380V） | JL360-BC385/120 | 一、二级防雷保护，通流容量120KA |
JL360-BC385/80 | 一、二级防雷保护，通流容量80KA | |
JL360-CD385/40 | 二、三级防雷保护，通流容量40KA | |
单相电源防雷箱 （220V） | JL360-BC250/120 | 一、二级防雷保护，通流容量120KA |
JL360-BC250/80 | 一、二级防雷保护，通流容量80KA | |
JL360-CD250/40 | 二、三级防雷保护，通流容量40KA | |
可订做更大容量防雷箱 | ||
产品详细参数:
参数/型号 | JL360-BC…/120 | JL360-BC…/80 | JL360-CD…/40 |
应用系统 | TN/TT电源系统 | ||
保护类型 | 限压型 | ||
额定工作电压Un | 380V/220V 50Hz | ||
持续工作电压 Uc | AC 385V | ||
额定负载电流IL | 并联时***制 凯文连接时12*** | ||
标称放电电流 In（8/20μS） | 60KA | 40KA | 20KA |
放电电流 Imax（8/20μS） | 120KA | 80KA | 40KA |
电压保护水平Up | ≤3.2KV（60KA）≤1.5KV（10KA） | ≤2.6KV（40KA） ≤1.2KV（10KA） | ≤2KV（20KA）≤1KV（5KA） |
响应时间Ta | L-N≤25nS N-PE≤100nS | ||
接线方式 | 端子压接 | ||
遥信端子性能 | AC：250V/0.*** | ||
雷击次数范围 | 0～99 | ||
雷击计数间隔 | ≥1S | ||
保护模式 | L1、L2、L3- N N-PE | ||
安装导线截面积 | ≥16mm2 | ||
外壳防护等级 | IP50 | ||
外形尺寸mm | 370×255×100 | 370×255×100 | 300×230×90 |
